全力测试结合客户检测品类与实验室工况，我方为其定制检测设备：

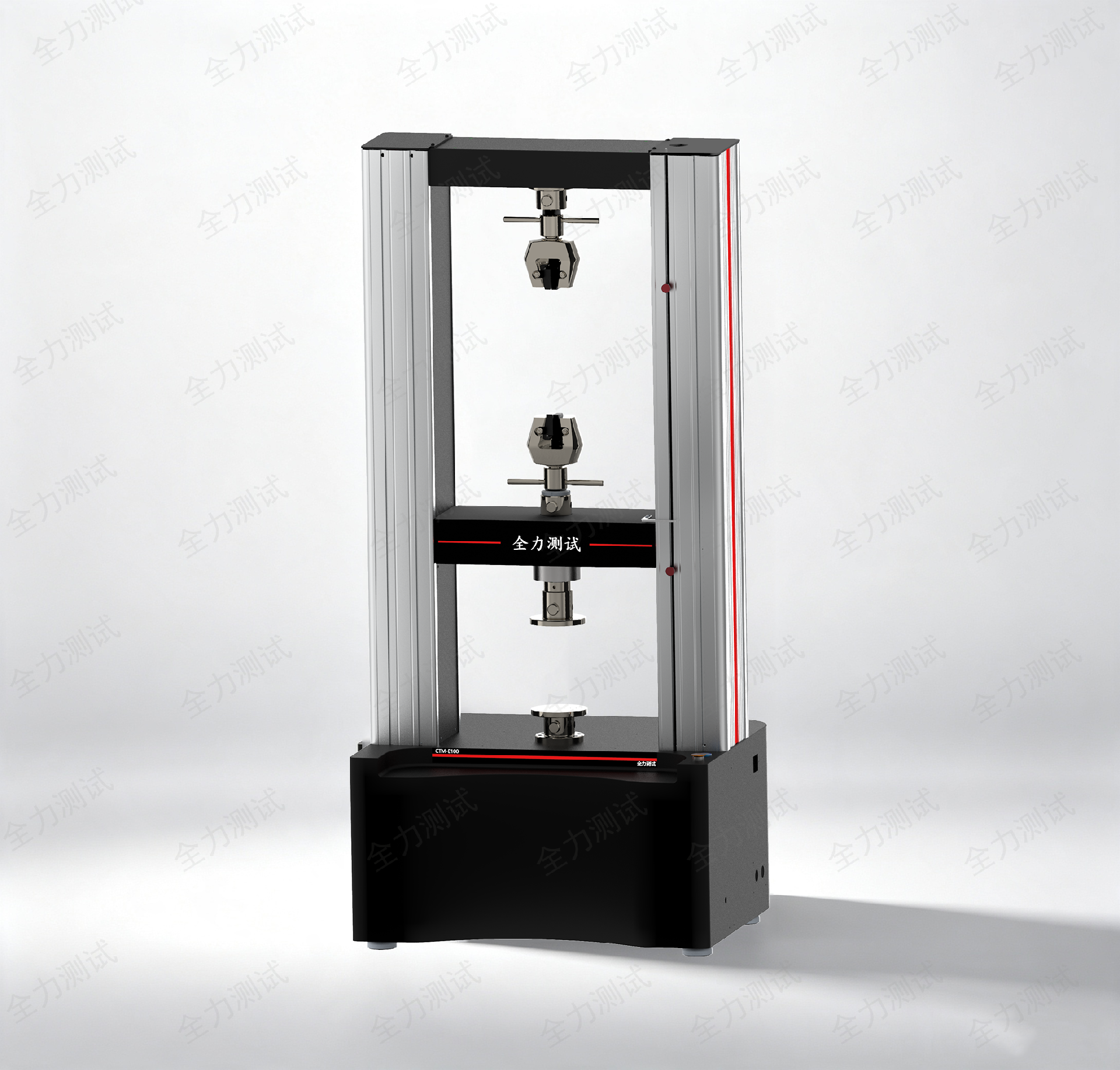

微机控制电子式万能试验机
一、产品概述
微机控制电子式万能试验机，可完成金属、非金属材料的拉伸、压缩、弯曲等力学性能试验，广泛应用于钢铁冶金、建筑建材、航空航天、质检机构、高校及科研院所。
设备依据 GB/T 228.1-2021《金属材料 拉伸试验 第1部分：室温试验方法》、GB/T 7314《金属材料室温压缩试验方法》、GB/T 14452《金属材料弯曲力学性能试验方法》 开发，可自动测定 R_ ext{P}、R_ ext{t}、R_ ext{eH}、R_ ext{eL}、R_ ext{m}、E、A、A_ ext{t}、A_ ext{gt}、Z 等材料力学指标；同时满足 ASTM E4、ISO 75000.5 机械防护等国内外主流标准规范。
二、产品特点
1. 高刚性框架主机
采用上下双试验空间布局，无需更换连接件即可切换试验区间；整机由上横梁、中横梁、工作台、底座、精密滚珠丝杠与四根承重立柱组成，整体框架刚度充足，长期试验变形量小。
2. 精密传动导向结构
横梁、工作台结构优化强化；搭配精密磨制无间隙滚珠丝杠，传动效率高、位移控制精准；导向部件采用无油自润滑轴承，运行平稳、低噪音，持久保障整机测量精度。
3. 高精度载荷采集
搭载进口高稳定轮辐式拉压两用应变传感器，测力精度优异；支持多传感器拓展，覆盖更广试验力量程需求。
4. 伺服驱动控制系统
配置进口全数字交流伺服控制系统，驱动高响应交流伺服电机，动力输出平稳、响应迅速、运行噪音低。
5. 快速更换试验附具
夹具采用插销式快装结构，拆装便捷，可快速换装各类试验工装，适配不同试样测试需求。
6. 多重安全防护机制
集成行程限位保护、过载/过流保护、试样断裂自动停机功能，全程保障试验操作安全。
三、制造与检验依据标准
• GB/T 16491-2022《电子万能试验机》
• GB/T 2611-2022《试验机通用技术要求》
• JJG 139-2014《拉力、压力和万能试验机》
• JJG 475-2008《电子式万能试验机检定规程》
• GB/T 16825.1《静力单轴试验机的检验 第1部分：拉力和（或）压力试验机测力系统的检验与校准》
• GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》
四、标准配置
拉伸夹具1套、压缩夹具1套、弯曲夹具1套
五、可选拓展配置
全自动引伸计、大变形引伸计、各类定制专用试验附具、高低温环境试验箱等
六、技术指标：
技术名称 | 技术参数 | |
产品型号 | CTS-E100 | |
试验机级别 | 0.5级 | |
主机参数 | 上横梁尺寸（mm） | 长×宽×高：910×228×100 |
中横梁尺寸（mm） | 长×宽×高：925×250×120 | |
工作台尺寸（mm） | 长×宽×高：945×228×140 | |
滚珠丝杠副规格（mm） | 4010 | |
立柱直径（mm） | Φ50（4根） | |
有效试验宽度（mm） | 600 | |
有效拉伸行程（mm） | 600 | |
有效压缩行程（mm） | 600 | |
横梁最大行程（mm） | 1180 | |
伺服电机功率（kW） | 3 | |
主机外形尺寸 (mm) | 970×810×2116 | |
主机重量（kg） | 1200 | |
力值测量参数 | 最大试验力（kN） | 100 |
试验力测量范围 | 最大试验力的0.2%-100% | |
试验力示值相对误差 | ±0.5% | |
试验力分辨力 | 1/1000000 FN | |
位移测量参数 | 位移分辨力（μm） | 0.025 |
横梁位移示值相对误差 | ±0.5% | |
变形测量参数 | 变形测量范围 | 0.2%-100% FN |
变形测量精度 | ±0.5% | |
变形示值分辨率 | 最大变形量的1/±1000000 | |
变形测量系统（标距mm/变形mm） | 50/10 | |
控制参数 | 位移控制速率范围（mm/min） | 0.001-2500 |
满载试验速度调节范围（mm/min） | 0.001-1500 | |
力控速率调节范围 | 速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN/s时，为设定值的±0.5%以内。 | |
变形速率调节范围 | 变形速率控制精度：速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN/s时，为设定值的±0.5%以内 | |
位移速率控制精度 | 速率＜0.01mm/min时，为设定值的±1%以内；速率≥0.01mm/min时，为设定值的±0.2%以内。 | |
恒力、恒位移、恒变形控制范围 | 0.5%~100% FN | |
恒力、恒位移、恒变形控制精度 | 设定值≥10% FN时，为设定值的±0.1%以内； 速率＜10% FN时，为设定值的±1%以内 | |
附具参数 | 液压拉伸附具（mm） | 平钳口：0-7、7-14、14-21 圆钳口：Φ4-9、Φ9-14、Φ14-19 |
压缩附具（mm） | Φ100 | |
