• （一）产品概述

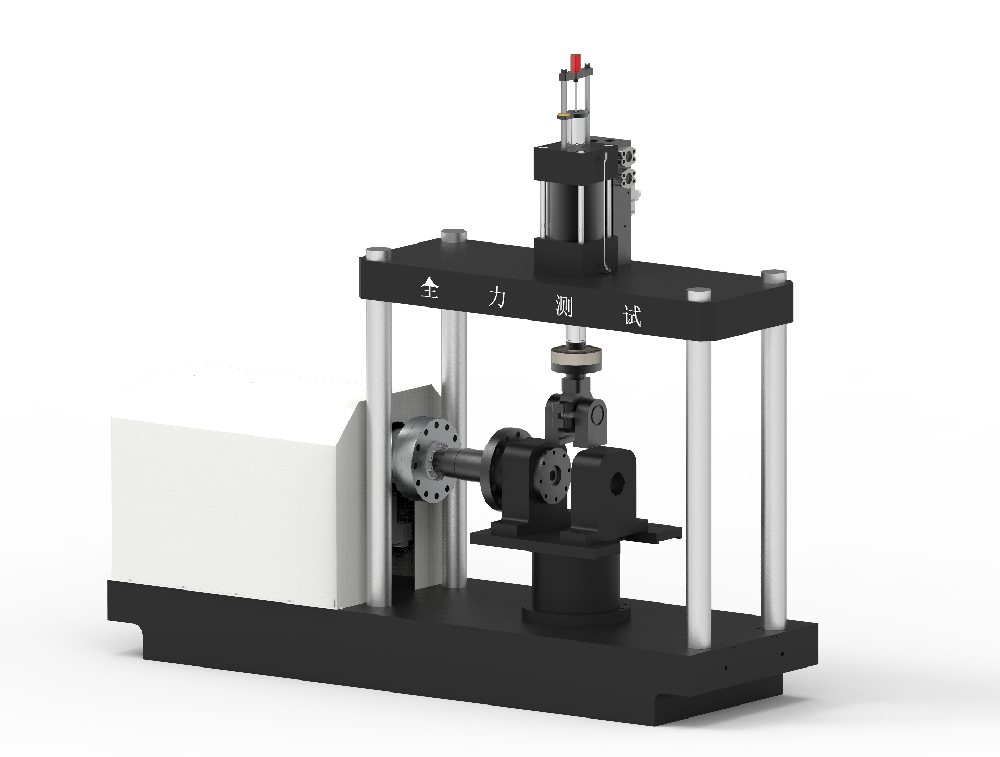

  该试验系统主要由伺服直线作动器、伺服旋转作动器、恒压伺服泵站、液压滤油蓄能模块及管路系统、德国DOLI公司控制器、高低温环境箱、计算机以及相关试验软件、其他必要的加载支架和附件等组成。用于零部件弯曲扭转疲劳力学性能项目的测定，具备弯曲疲劳试验、扭转疲劳试验、弯扭复合疲劳试验的功能。

  （二）设备主要功能

  1. 弯曲疲劳试验：对试样施加轴向交变载荷，进行平面弯曲疲劳试验；

  2. 扭转疲劳试验：对试样施加交变扭矩，进行扭转疲劳试验；

  3. 弯扭复合疲劳试验：同时对试样施加弯曲和扭转交变载荷，实现复合载荷疲劳试验；

  4. 环境温度控制下的疲劳试验：配合高低温环境箱，在-40℃～100℃温度范围内进行上述各类疲劳试验；

  5. 静态拉伸/压缩/扭转试验：具备静态力学性能测试能力。

  （三）执行标准与规范

  本设备的设计、制造、检验满足以下国家标准及规范要求：

  6. GB/T 2611-2022《试验机通用技术要求》

  7. GB/T 45878-2025《金属材料疲劳试验 轴向平面弯曲方法》

  8. GB/T 26077-2021《金属材料疲劳试验 轴向应变控制方法》

  9. GB/T 25917.1-2019《单轴疲劳试验系统 第1部分：动态力校准》

  10. JJG 1136-2017《扭转疲劳试验机》

  11. GB/T 3075-2008《金属材料疲劳试验 轴向力控制方法》

  12. GB/T 26076-2010《金属薄板（带）轴向力控制疲劳试验方法》

  （四）主要技术参数

  序号	技术参数名称	技术指标
  1	最大试验扭矩	±500N·m动态，±500N·m静态
  2	扭转作动器旋转转角行程	±90°（0～180°）
  3	最大拉压试验力	±20kN动态，20kN静态
  4	拉压作动器轴向位移行程	±75mm（0-50mm）
  5	扭转/拉压弯曲频率范围	0～20Hz
  6	准确度等级	1级（动态），0.5级（静态）
  7	试验力测量范围	2%～100% F.S
  8	试验力示值误差	±1%（动态），±0.5%（静态）
  9	位移示值误差	±1%（动态），±0.5%（静态）
  10	试验扭矩测量范围	1%～100% F.S
  11	试验扭矩示值误差	±1%（动态），±0.5%（静态）
  12	扭角示值误差	±1%（动态），±0.5%（静态）
  13	试验空间	卧式下空间，拉压作动器垂直上置，扭转作动器水平放置
  14	拉压扭转疲劳试验宽度	550mm，能安装高低温箱
  15	横梁最大行程	1200mm，能安装高低温箱
  16	可装卡工件长度范围	50mm～300mm
  17	可装卡工件直径范围	6mm～10mm
  18	设备尺寸	长3000mm×宽900mm×高2900mm
  19	设备电源	380V，30kW
