一、产品概述：

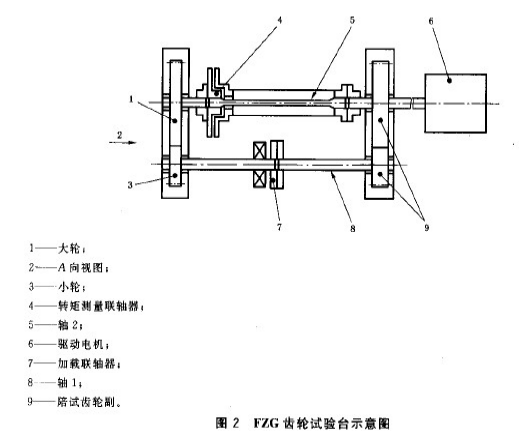

该机用于评定齿轮或润滑油抗胶合承载能力的试验等。可遵循此设计原理和工作原理进行研制和试验。
二、产品的制造和检验标准：
本设备标准机型可适用于如下标准：
SH/T 0306-92 《润滑剂承载能力测定法（CL-100齿轮机法）》
GB/T 13672-92 《齿轮胶合承载能力试验方法》
GB/T 19936-1 《油品的相对胶合承载能力FZG试验方法》
GB/T 14229-93 《齿轮接触疲劳强度试验方法》
GB/T 13672-92 《齿轮胶合承载能力试验方法》
SH/T 0200-1992 《含聚合物润滑油剪切安定性测定法(齿轮机法)》
三、主要技术性能及指标：
1.扭矩传感器，检测实际电机输出的扭矩损失，最大可达1000Nm（暂定）。
2.传统离合式加载方式，或对剪扭矩仪加载，系统稳定，加载精确。
3.扭矩实现在线实时监测，采样频率大于10Hz。
4.配置循环水冷却系统（冷却器1套，试验箱内），可以用来完成不同润滑条件下的试验。
5.采用计算机对数据进行采集处理，显示转速、温度、时间、扭矩、电机功率等参数，并对数据进行处理，可以曲线、表格等方式储存。方便直观，更准确的对试验进行分析研究。

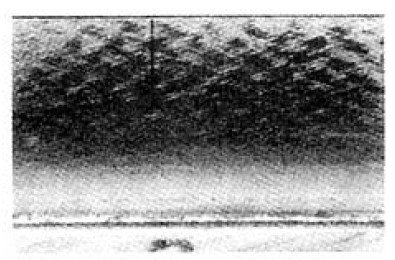

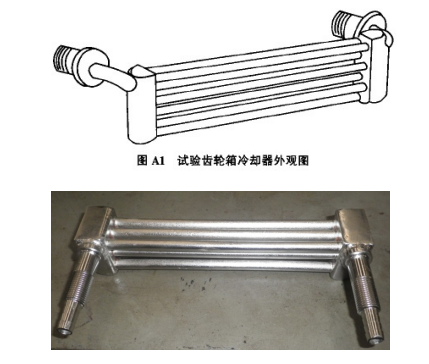

冷却器实物照片 MAGG磨齿机网纹
具体参数：
1) 最大扭矩：1kNm；
2) 最大载荷级：13级；
3) 温度控制范围：0-100℃；
4) 温度控制精度：±2℃；
5) 驱动电机功率：6.5/8kW；
6) 驱动电机转速：1450/2880r/min；
7) 试验齿轮箱容量（轴中心线至箱底面的部分）：1.25L；
8) 加热功率：0.5×3=1.5kw；
9) 主机外型尺寸（长×宽×高）1200×900×1500mm；
10) 数据采集频率：大于10Hz；
11) 标准试验齿轮
12) 模数：4.5
13) 齿数：Z大=24 Z小=16
14) 变位系数：X大=-0.5 X小=0.8523
15) 齿合角：22°26′
16) 中心距：91.5mm
17) 精度等级：5级 ；
18) 齿轮表面质量：高精度磨齿。
CL-100 FZG齿轮磨损试验机
