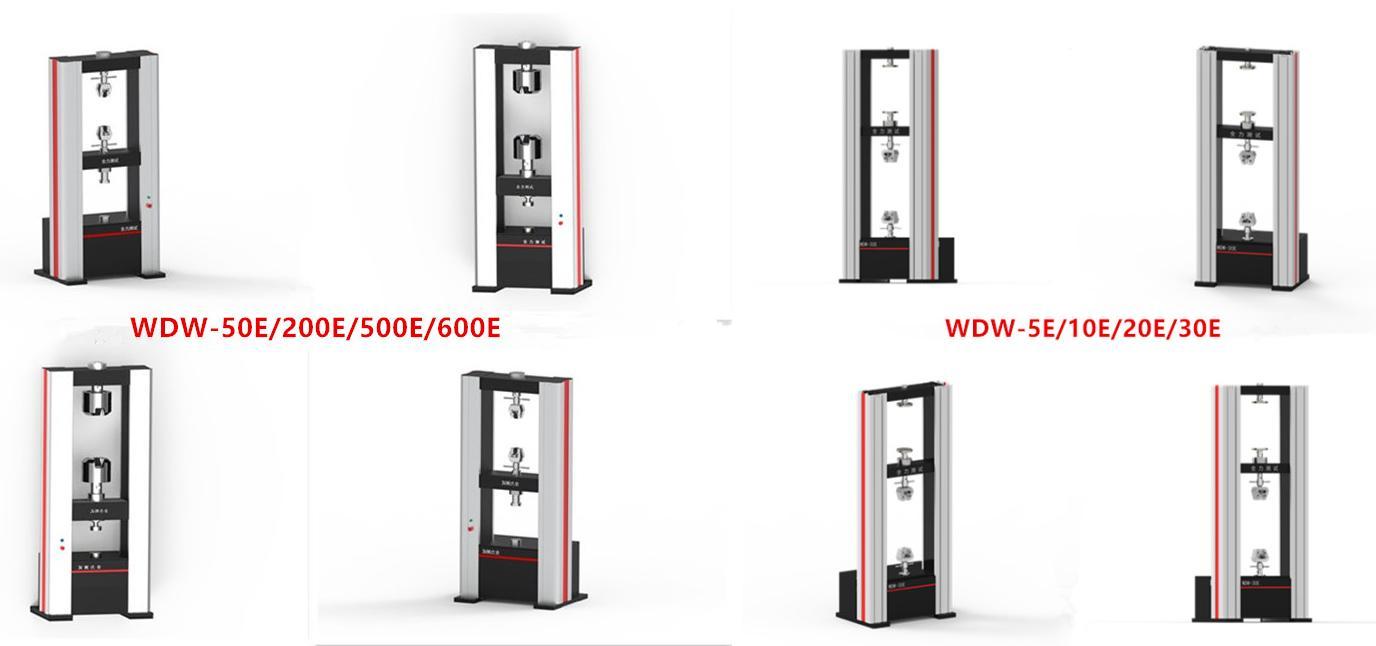

WDW-5/10/20/30E系列微机控制电子式万能试验机
一、产品概述：
微机控制电子式万能试验机主要用于金属和非金属材料的拉伸、压缩等试验。适用于钢铁冶金、建工建材、航空航天、质量监督、教学科研单位等领域。
试验数据处理符合GB/T 228.1-2021《金属材料 拉伸试验 第1部分：室温试验方法》测量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能试验要求。
采用双空间门式结构，上空间拉伸，下空间压缩、弯曲（可根据用户需求更换试验空间）。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。
二、产品的制造和检验标准：
GB/T 16491-2008 《电子万能试验机》
GB/T 2611-2007 《试验机通用技术要求》
JJG 139-2014 《拉力、压力和万能试验机》
JJG 475-2008 《电子式万能试验机检定规程》
GB/T 16825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》。
GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》
生产车间
三、标准配置：
拉伸夹具 1套、压缩夹具1套、 弯曲夹具1套
四、拓展配置：
全自动引伸计、大变形引伸计、专用附具、环境试验箱等
五、技术参数：
技术名称 | 技术参数 |
产品型号 | WDW-5/10/20/30E |
试验机级别 | 0.5级 |
主机参数 | 试验宽度（mm） | 600 |
拉伸行程（mm）
| 800 |
压缩行程（mm） | 800 |
伺服主机功率（kW）
| 0.4/0.75/0.75/0.75 |
主机外形尺寸 (mm) | 680×520×1880 |
主机重量（kg） | 335 |
力值测量 参数 | 最大试验力（N） | 20000 |
试验力测量范围 | 最大试验力的0.4%-100% |
试验力示值相对误差 | ±0.5% |
试验力分辨力 | 1/1000000 FN |
位移测量 参数 | 位移分辨力（μm）
| 0.025 |
横梁位移示值相对误差 | ±0.5% |
变形测量 参数 | 变形测量范围 | 0.2%-100% FN |
变形测量精度 | ±0.5% |
变形示值分辨率 | 最大变形量的1/±1000000 |
变形测量系统（mm） | 标距50，变形10 |
控制参数 | 横梁速度调节范围（mm/min）
| 0.001-500 |
满载试验速度调节范围（mm/min） | 0.001-500 |
力控速率调节范围 | 速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN /s时，为设定值的±0.5%以内。
|
变形速率调节范围 | 变形速率控制精度：速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN/s时，为设定值的±0.5%以内 |
位移速率控制精度 | 速率＜0.01mm/min时，为设定值的±1%以内；速率≥0.01mm/min时，为设定值的±0.2%以内。
|
恒力、恒位移、恒变形控制范围 | 0.5%~100% FN |
恒力、恒位移、恒变形控制精度 | 设定值≥10% FN时，为设定值的±0.1%以内； 速率＜10%FN时，为设定值的±1%以内 |
附具 | 1.楔形拉伸夹具（含夹具体） | 扁：0-6、6-12（mm）
|
圆 φ4-φ9、φ9-φ14（mm）
|
2.压缩附具 | 压盘直径：φ100mm
|
