疲劳试验机试验系统的主要组成：

　　1电液式脉动疲劳试验机由一台最大排量400ml液压脉动器、全封闭多功能控制机柜、500kN液压作动器、计算机数据采集处理系统、管路连接系统、安全保护装置、附具等组成。

　　2电液伺服脉动疲劳试验机构成及主要功能：

　　脉动油缸、负荷保持阀、专用油泵及润滑系统等部分组成。脉动器通过可调式偏心曲轴连杆机构带动脉动油缸活塞上下往复运动使系统产生脉动液压油，其运动规律符合正弦波形。脉动油的压力通过负荷保持阀调整，脉动量大小通过调整偏心曲轴连杆机构的偏心量来实现。

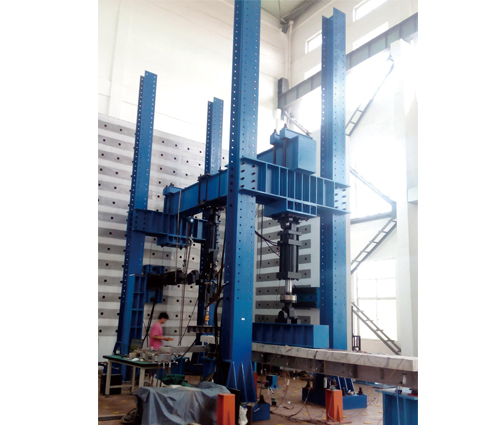

　　3桥梁混凝土构件疲劳试验机产品参数：

　　3.1系统最大静态测试力：500 kN ；

　　3.2系统最大动态测试力：500 kN ；

　　3.3系统试验通道数：5 个

　　3.4系统负荷示值精度: ≤±1%；

　　3.5 500kN作动器：

　　3.5.1最大静态试验力：    500kN精度：20％FS起各点±1％；
