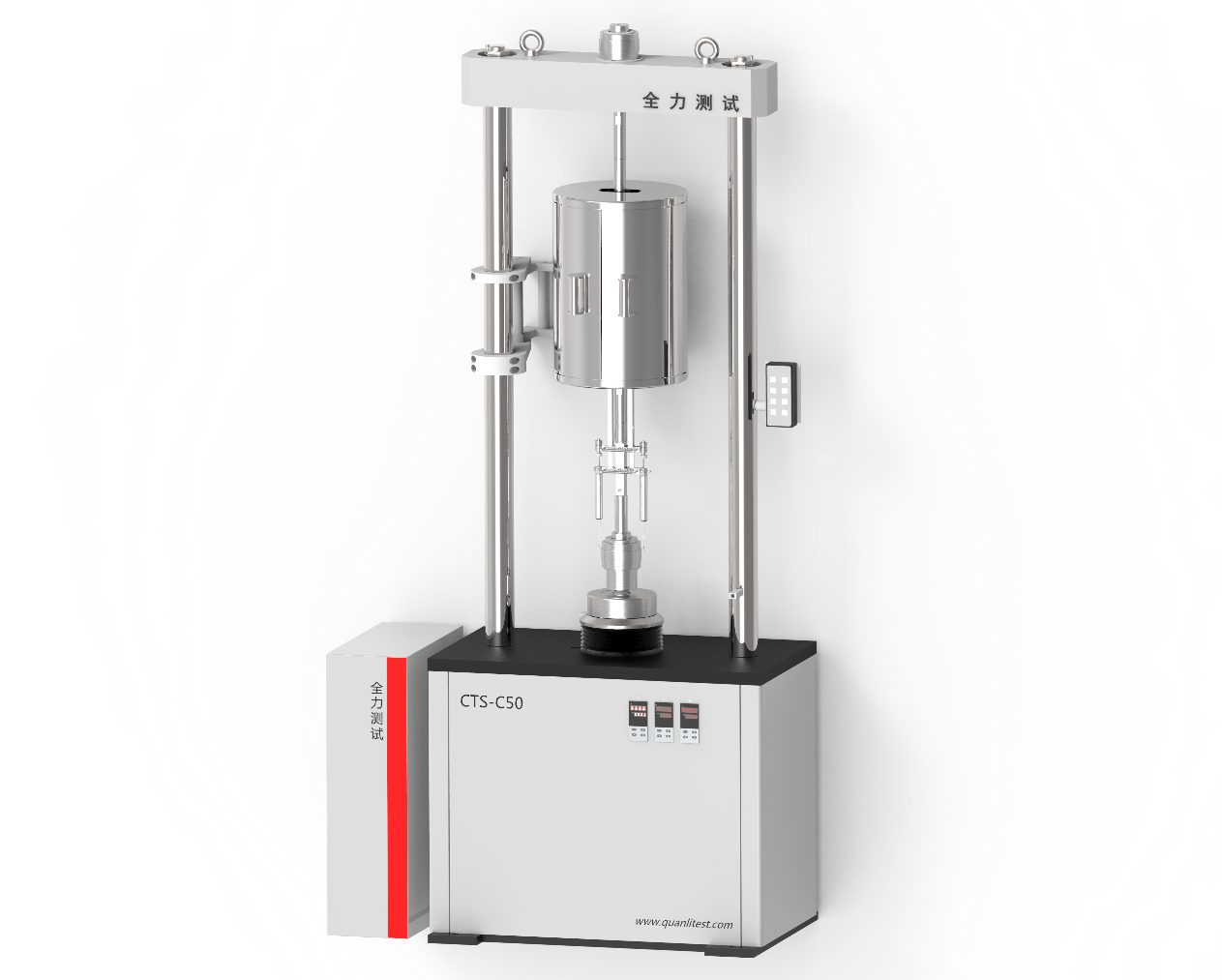

CTS-C50/100系列电子式蠕变试验机

 CTS-C50/100系列电子式蠕变试验机

产品详情

  • CTS-C系列电子式蠕变试验机


    一、产品概述:

    CTS-C系列蠕变试验机属于全电子式蠕变持久试验机,主要由主机、高温炉及温控系统测量控制系统、计算机系统等部分组成。其中计算机系统可对多台试验机进行监控。可对金属非金属材料在一定的温度环境下进行拉伸、蠕变、持久、应力松弛试验,还可做低周疲劳、蠕变疲劳试验。主要用于计量质检、航空航天、冶金钢铁、高等院校以及科研实验所等行业部门。


    二、产品制造和检验标准:

           1、JB/T9373-2014 《拉力蠕变试验机技术条件》

           2、JJG276-2009《高温蠕变、持久强度试验机》

           3、GB2611-2007 《试验机通用技术要求》

           4、GB/T16825.2-2018 《拉力蠕变试验机施加力的检验》

          适用试验方法标准:

          1、GB/T2039-2012 《金属材料 单轴拉伸蠕变试验方法》

          2、HB5195-96 《金属高温拉伸试验方法》

          3、HB5150-1996《金属高温拉伸持久试验方法》

          4、HB5151-1996《金属高温拉伸蠕变试验方法》


    三、技术参数:

    项目

    技术名称

    技术指标

    主机参数

    试验机精度

    0.5级

    最大试验力

    50kN/100kN

    有效测量范围

    0.4%—100%Fs

    试验力准确度

    示值误差≤±0.5%

    试验力控制波动度

    ≤±0.5%

    上下夹头同轴度

    ≤8%

    试样规格

    符合GB/T2039、HB5151、MSRR9968、ASTM E139规定或用户要求定制

    加荷精度

    示值误差≤±0.5%

    下拉杆行程

    120mm

    下拉杆移动速度

    0.01-100mm/min(无级变速)

    伺服电机功率

    400W

    电源电压

    220V  50Hz

    高温炉

    工作温度范围

    200℃—1200℃

    有效均热区长度

    200mm

    炉丝直径

    Φ5mm

    炉管及电炉尺寸

    炉管φ110(内径)×420(长)mm

    加热方式

    三段独立加热

    外部尺寸

    外径φ320mm,长度500mm (约)

    试验温度(℃)

    温度偏差

    温度梯度

    200~600

    ±2

    2

    600900

    ±3

    3

    >900

    ±4

    4

    引伸计

    引伸测量装置

    引出炉外,光栅尺测量

    光栅尺

    变形测量范围

    0~10mm

    变形测量误差

    ≤0.002mm

    变形测量分辨力

    0.001mm



    总功率

    工作电压

    380V

    伺服电机功率

    0.4 kW

    测控系统功率

    0.05 kW

    计算机控制系统功率

    0.4 kW

    高温系统功率

    4.5 kW
